施工圖深化文件指導工程施工項目的所有階段，從設計過程到許可再到實際建筑過程。建筑師、建造者和客戶都應該熟悉伴隨每個大型建筑項目的建筑、結構和原理圖設計文件。

什么是施工深化設計文件？

一組施工深化設計文件是建筑師在施工項目的設計開發階段制作的一組圖紙。它們在施工階段充當項目手冊，并協助地方政府的許可機構和檢查員。建筑師必須制作兩套施工圖，詳細說明其最終設計的每個細節。一套計劃稱為施工集，它在整個施工過程中都保留在現 場。他們指導實際的施工管理，通常在總承包商的指導下。另一組圖紙稱為許可證集，它交給當地的許可證頒發機構，通常是市或縣政府的一部分。許可當局檢查圖紙是否符合建筑規范和分區法。為了確保安全、合法和成功的過程，建筑商在最終項目交付的整個過程中 都嚴格遵循施工文件——從建筑計劃到技術圖紙再到時間表。為了獲得許可機構的入住證明，最終的建筑必須與項目開始時提供的提交文件相匹配。

以下施工深化設計文件

A0 表：這些項目信息文件用作許可證集或施工集的封面。它們列出了一般工作范圍，包括帶有工作現場一般條件的現場平面圖，以及顯示防火和可達性的平面圖。

A1 表（拆除）：拆除計劃顯示結構的當前狀態，并說明作為建設項目的一部分必須拆除的部分。

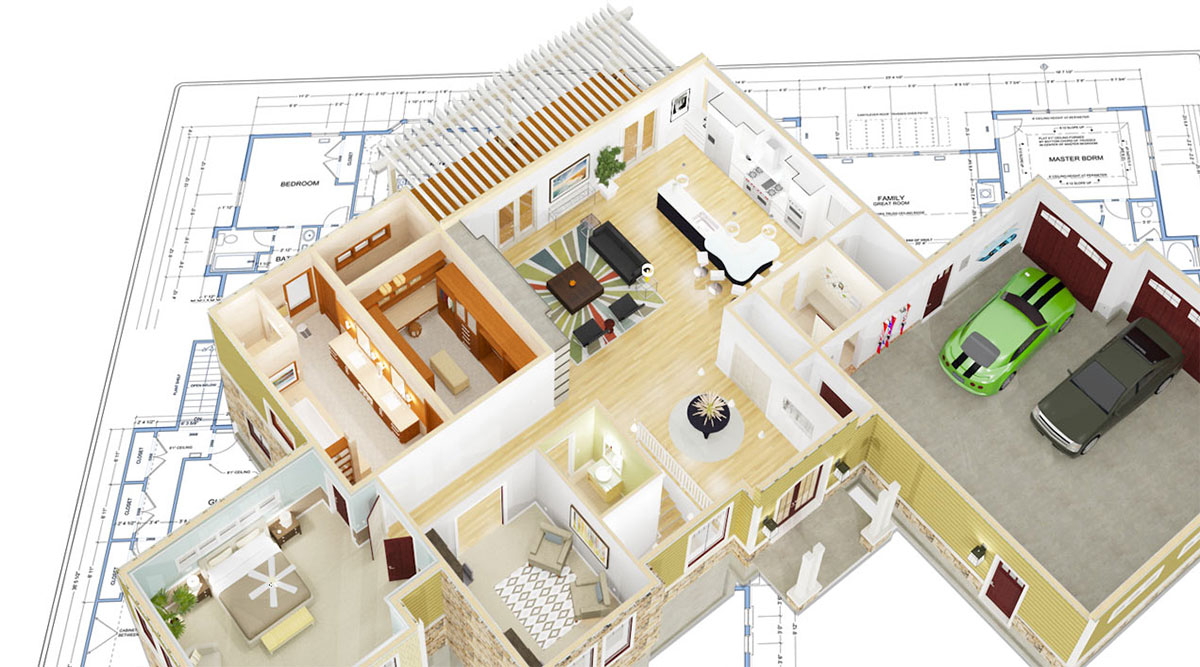

A2 圖紙（平面圖）：也稱為藍圖，平面圖是工作圖紙，顯示建筑物每一層的鳥瞰圖。它們包括建筑尺寸、內墻、外墻和相關固定裝置。

A3 剖面圖（立面圖）：立面圖是顯示建筑物的橫截面的建筑圖紙。也稱為剖面圖，它們顯示天花板高度、墻壁結構、基礎平面圖和框架平面圖。

A4 紙（完成計劃）：建筑師或設計團隊提供這些計劃，以顯示將在核心結構上鋪設哪些材料。A4 紙包括一張天花板平面圖，它顯示了從地板上看到的天花板，包括任何照明設備。這些表格還顯示了電源插座的位置，并參考了所謂的完成時間表。

A5 紙（室內立面）：A3 紙上更詳細的立面，這些立面可能顯示家具、電燈開關和墻面飾面類型。

A6 明細表：在建筑行業，明細表是指某些材料的清單或電子表格。構造集和許可集具有門明細表（顯示出現在其他圖紙上的所有門）和窗戶明細表（顯示出現在其他圖紙上的所有窗戶）。

S 表（結構圖）：這些建筑設計圖是結構工程師的作品，其角色與建筑師不同。結構工程師的 S 表顯示了建筑物的結構示意圖，包括混凝土地腳、墻到屋頂的連接、托梁布局以及建筑物框架中的任何特殊設計部件。在這些工程圖紙中，復雜的項目可能需要更高層次 的細節。

M 圖紙（機械圖紙）：這些類型的圖紙顯示了建筑物中的機械系統，最顯著的是 HVAC 系統（控制供暖和空調，大多數新住宅和辦公樓都需要該系統）。

P 表（管道工程圖）：它們顯示管道、水箱和管道裝置的位置。管道系統包括穿過屋頂的通風口，允許下水道氣體安全地逸出建筑物。

E 表（電氣圖紙）：這些圖紙顯示有關建筑物電氣計劃的詳細信息。

請注意，與建筑合同相關的其他文件——例如招標文件、合同文件、項目管理協議、合同的法律條件、成本估算、室內設計建議、非正式施工圖、合同修改、補充條件和其他合同附錄——不算作施工計劃。建筑師不需要將它們包含在建筑許可集或施工集內。結合我們在酒店、零售和住宅項目方面的經驗，您將獲得近乎完美的施工深化設計解決方案。與我們的室內設計專家聯系以了解有關室內施工圖的更多信息。
